Spouštění elektromotoru metodou hvězda/trojúhelník (Y/D)
Kdy a jak metodu použít
Spouštění elektromotoru přímým připojením na síť (DOL) je nejjednodušší metoda, ale přináší jeden zásadní problém – vysoký záběrový proud, který může být 6 až 8násobkem jmenovitého proudu motoru. To způsobuje výpadky napětí v síti, namáhá mechanické komponenty a v některých případech ani není povoleno distribuční soustavou. Jedním z klasických řešení je metoda spouštění hvězda/trojúhelník (Y/D), která patří k nejrozšířenějším způsobům omezeného rozběhu motorů v průmyslu.
Princip metody Y/D
Při spouštění metodou Y/D se motor nejprve zapojí do hvězdy (Y), kde je na každé vinutí přivedeno pouze 58 % jmenovitého napětí (napětí sítě dělené odmocninou ze 3). Po dosažení dostatečných otáček – zpravidla 75–85 % jmenovité rychlosti – se motor přepne do trojúhelníku (∆), kde již běží na plném napětí.
Tato metoda omezuje záběrový proud na přibližně 30 % hodnoty při přímém připojení a záběrový moment na 25 % jmenovitého momentu. Výsledkem je výrazně šetrnější rozběh pro napájecí síť i pro samotný motor.
Co je potřeba k realizaci Y/D spouštění
Kombinace pro spouštění Y/D se skládá z několika komponent: tří stykačů (hlavní, hvězda a trojúhelník), mechanického nebo elektrického blokování mezi stykači hvězda a trojúhelník, časového relé, které řídí přepnutí, a tepelného nebo elektronického nadproudového relé pro ochranu motoru. Motor musí být zapojen tzv. uvnitř trojúhelníku – tedy musí mít přístupných všech 6 svorek na svorkovnici (U1, V1, W1, U2, V2, W2). K motoru vedou dva třížilové kabely.

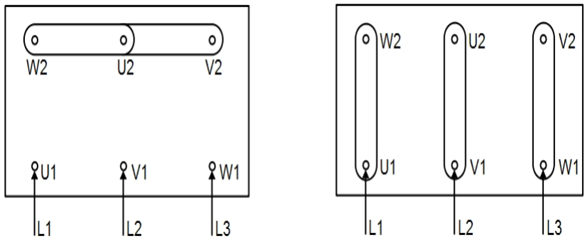

Schéma zapojení Y/D
Pro názornost přikládáme schéma zapojení hvězda/trojúhelník:
Výhody a nevýhody metody Y/D
Hlavní výhodou je jednoduchost, nízká cena a osvědčená spolehlivost. Y/D spouštění je technicky dobře zvládnutá metoda s desítkami let praxe v průmyslu. Nevýhody jsou ale také výrazné. Záběrový moment pouhých 25 % jmenovitého momentu znamená, že motor musí při startu běžet prakticky naprázdno nebo s velmi nízkým zatížením. Pro těžké starty tato metoda jednoduše nestačí.
Druhým kritickým místem je okamžik přepnutí z hvězdy do trojúhelníku. Přepnutí trvá přibližně 0,5 sekundy, během nichž je motor odpojen od sítě. Při opětovném připojení do trojúhelníku vznikají proudové a momentové špičky, které mohou dosáhnout hodnot srovnatelných s přímým záběrem. Tyto špičky namáhají izolaci vinutí i mechanické komponenty pohonu.
Pro jaké aplikace se Y/D hodí
Metoda Y/D je vhodná především pro aplikace s nízkým momentem zátěže při rozběhu – typicky čerpadla, ventilátory a kompresory běžící naprázdno. U těchto zařízení je moment zátěže při nulových otáčkách nízký a kvadraticky roste s otáčkami, takže 25 % záběrového momentu k rozběhu zpravidla postačí.
Naopak pro aplikace s momentem zátěže vyšším než 50 % jmenovitého momentu na hřídeli již Y/D spouštění použít nelze. Sem patří například dopravníky, míchačky, drtiče nebo kompresory spouštěné pod tlakem.
Kdy zvolit jiné řešení – frekvenční měnič
Moderní alternativou k Y/D spouštění je frekvenční měnič, který umožňuje plynulý rozběh s plným momentem po celou dobu akcelerace. Frekvenční měnič omezuje záběrový proud jen na jmenovitou hodnotu motoru, odpadají proudové špičky při přepínání a motor lze navíc plynule regulovat v celém rozsahu otáček. Pro nové instalace, kde je požadován šetrný rozběh a zároveň regulace výkonu, je frekvenční měnič zpravidla výhodnějším řešením než Y/D kombinace.
Y/D spouštění dává smysl především tam, kde motor běží vždy na plných otáčkách, regulace není potřeba a investice do frekvenčního měniče by byla neúměrná výkonu a ceně motoru.
Shrnutí – Y/D spouštění v kostce
- Záběrový proud: omezen na ~33 % hodnoty přímého připojení
- Záběrový moment: omezen na 25 % jmenovitého momentu
- Podmínka: motor musí mít 6 přístupných svorek (zapojení uvnitř trojúhelníku)
- Vhodné pro: čerpadla, ventilátory, lehké starty naprázdno
- Nevhodné pro: těžké starty, moment zátěže nad 50 % při rozběhu
- Alternativa: frekvenční měnič pro plný moment a plynulou regulaci
