Pohony a regulace otáček mostových a portálových jeřábů

Mostové a portálové jeřáby patří k nejnáročnějším aplikacím v průmyslové pohonné technice. Přesun těžkých břemen ve výrobních halách, skladech nebo přístavech klade na pohonné systémy mimořádné požadavky – vysoký krouticí moment, přesné polohování, spolehlivý provoz a v neposlední řadě bezpečnost obsluhy i přepravovaného materiálu. Moderní frekvenční měniče v kombinaci s kvalitními elektromotory zcela změnily způsob, jakým jsou tyto stroje řízeny.

Specifika pohonů jeřábových mechanismů

Každý mostový nebo portálový jeřáb se skládá z několika pohonných mechanismů, z nichž každý má odlišné nároky:

• Zdvihový mechanismus (hoist) – pohon pro zvedání a spouštění břemene. Vyžaduje vysoký záběrový moment, přesné řízení rychlosti a spolehlivé brzdění. Jde o bezpečnostně nejkritičtější část celého jeřábu.
• Pojezd kočky – pohyb jeřábové kočky po mostu. Vyžaduje plynulý rozběh a doběh, přesné zastavení v požadované poloze a odolnost vůči bočním silám.
• Pojezd mostu – pohyb celého mostu po jeřábové dráze. U větších jeřábů jde o synchronizovaný pohon dvou motorů, jeden na každé straně.

Proč je frekvenční měnič pro jeřáby nezbytností

Dřívější jeřáby využívaly odporové regulátory nebo kroužkové motory, které umožňovaly jen hrubé stupňovité řízení rychlosti. Moderní frekvenční měniče přinesly zásadní posun:

Plynulá regulace rychlosti

Operátor může plynule měnit rychlost pojezdu i zdvihu od minimálních hodnot až po maximální. To je klíčové při přesném ustavování břemene nebo při práci v blízkosti překážek. Typicky se používá rozsah rychlostí 1:10 nebo i 1:100 při zachování plného momentu.

Šetrný rozběh a brzdění

Náhlé spuštění nebo zastavení těžkého břemene způsobuje nebezpečné kývání a namáhá mechanické komponenty. Frekvenční měnič umožňuje nastavit rampy rozběhu a doběhu přesně na míru konkrétní aplikaci. Výsledkem je delší životnost lan, kladnic, převodovek i celé jeřábové konstrukce.

Rekuperace energie při spouštění

Moderní frekvenční měniče s aktivním napájecím modulem (AFE) umožňují rekuperaci energie zpět do sítě při spouštění břemene. U intenzivně provozovaných jeřábů to může znamenat úsporu elektrické energie v řádu desítek procent – zejména tam, kde se pravidelně pracuje s těžkými břemeny ve velkých výškách.

Elektronická ochrana proti přetížení

Frekvenční měnič průběžně sleduje zatížení motoru a může zastavit pohyb dříve, než dojde k přetížení nebo poškození. To je účinný doplněk mechanických pojistek a přispívá k celkové bezpečnosti provozu.

Výkonové řady pro jeřábové aplikace

Lehké mostové jeřáby (1,5 – 7,5 kW)

Pro dílenské a skladové jeřáby s nosností do přibližně 5 tun. Tyto pohony jsou vhodné pro méně intenzivní provoz, typicky do třídy zatížení M4 nebo M5. Kompaktní provedení motorů i měničů umožňuje snadnou integraci do standardních jeřábových kočí.

Střední průmyslové jeřáby (11 – 45 kW)

Nejrozšířenější kategorie pro nosnosti 5 – 50 tun ve výrobních a montážních halách. Pohony v této třídě musejí zvládat třídu zatížení M5 až M7, tedy intenzivní průmyslový provoz s mnoha zdvihovými cykly za hodinu. Frekvenční měniče bývají vybaveny brzdnými odporníky pro bezpečné dynamické brzdění.

Těžké jeřáby a portálové jeřáby (55 kW a více)

Pro náročné aplikace v ocelárnách, přístavech nebo na staveništích. Zde je klíčová nejvyšší třída zatížení M8, synchronizace dvou nebo více pohonů a pokročilé ochranné funkce. Moderní řídicí systémy umožňují i automatizaci pohybů nebo integraci s nadřazeným výrobním systémem.

Motory pro jeřábové aplikace – na co si dát pozor

Ne každý standardní elektromotor je vhodný pro jeřábový provoz. Je třeba zohlednit několik klíčových parametrů:

• Třída zatížení – jeřábové motory jsou dimenzovány pro přerušovaný provoz (S3, S4 nebo S5), ne pro trvalý chod. Správná volba třídy zatížení předchází přehřátí a předčasnému opotřebení.
• Integrovaná brzda – zdvihové motory musejí být vybaveny elektromagnetickou brzdou, která bezpečně udrží břemeno při výpadku napájení nebo zastavení pohonu.
• Krytí IP55 nebo vyšší – zejména pro aplikace ve venkovním prostředí nebo v prašných provozech.
• Vhodnost pro řízení frekvenčním měničem – motory musejí mít izolaci odolnou proti napěťovým špičkám (třída F nebo H) a konstrukčně zvládnout plný moment i při nízkých otáčkách.

Synchronizace dvou pohonů pojezdu mostu

U širších mostových jeřábů pohánějí pojezd mostu dva motory – jeden na každé straně jeřábové dráhy. Bez správné synchronizace hrozí tzv. šikmý chod (skewing), kdy se most natáčí napříč dráhou. To způsobuje zvýšené opotřebení kol, kolejnic i celé jeřábové konstrukce a může vést k vykolejení.

Moderní frekvenční měniče s funkcí master-slave nebo s využitím průmyslové sběrnice (PROFIBUS, PROFINET, EtherCAT) umožňují přesnou synchronizaci obou pohonů v reálném čase. Rozdíl polohy obou stran mostu je tak udržován v minimálních mezích i při asymetrickém zatížení nebo při akceleraci.

Bezpečnostní aspekty pohonů jeřábů

Jeřábová technika podléhá přísným bezpečnostním normám, zejména ČSN EN 13849 pro bezpečnost řídicích systémů. Pohonné systémy musejí splňovat požadavky na bezpečné zastavení (STO – Safe Torque Off) a v náročnějších aplikacích i na bezpečné omezení rychlosti (SLS). Moderní frekvenční měniče tyto bezpečnostní funkce nabízejí jako integrovanou součást bez nutnosti externích bezpečnostních modulů.

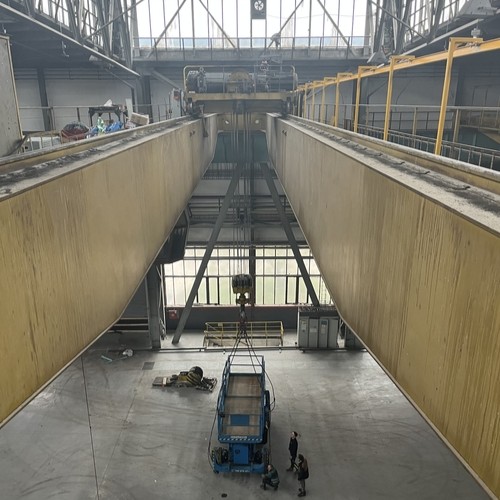

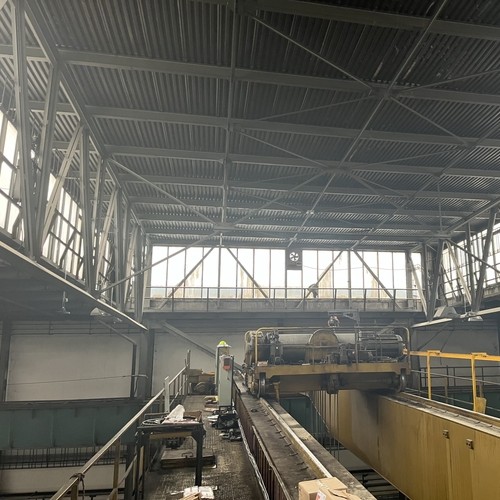

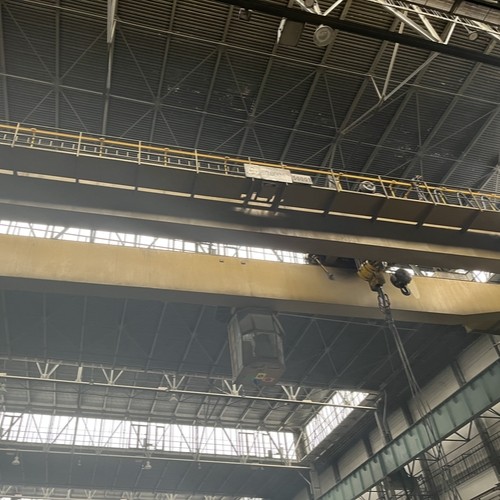

Příklad z praxe: modernizace staršího mostového jeřábu

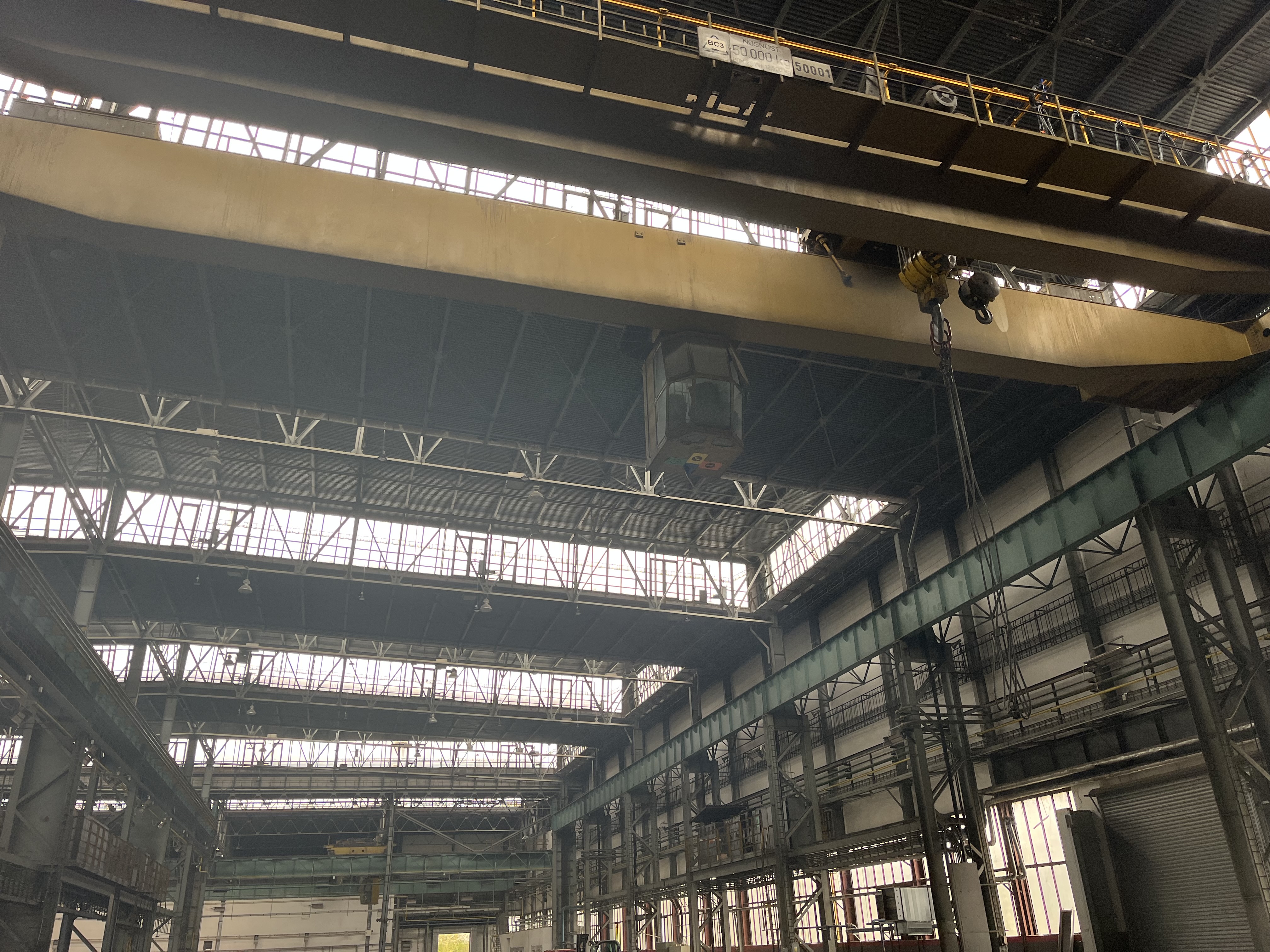

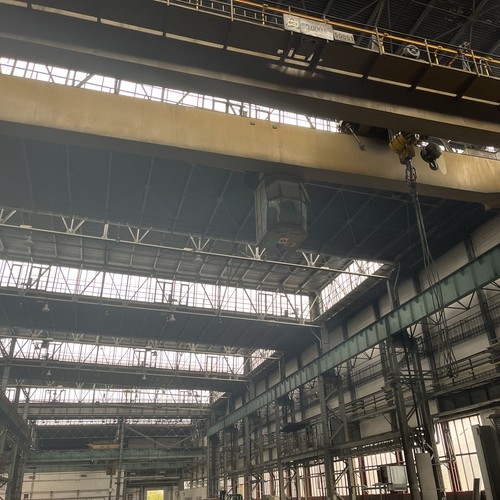

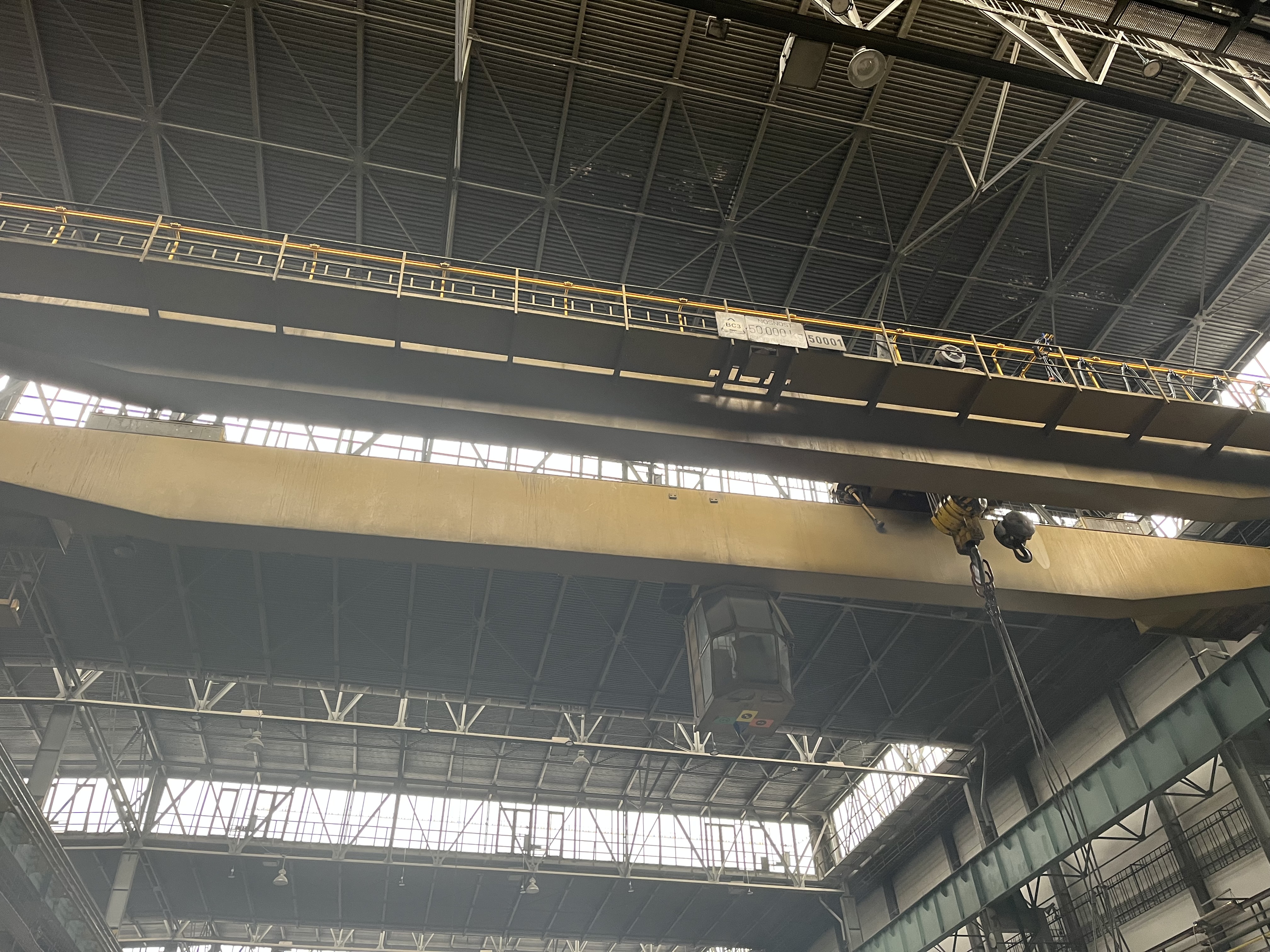

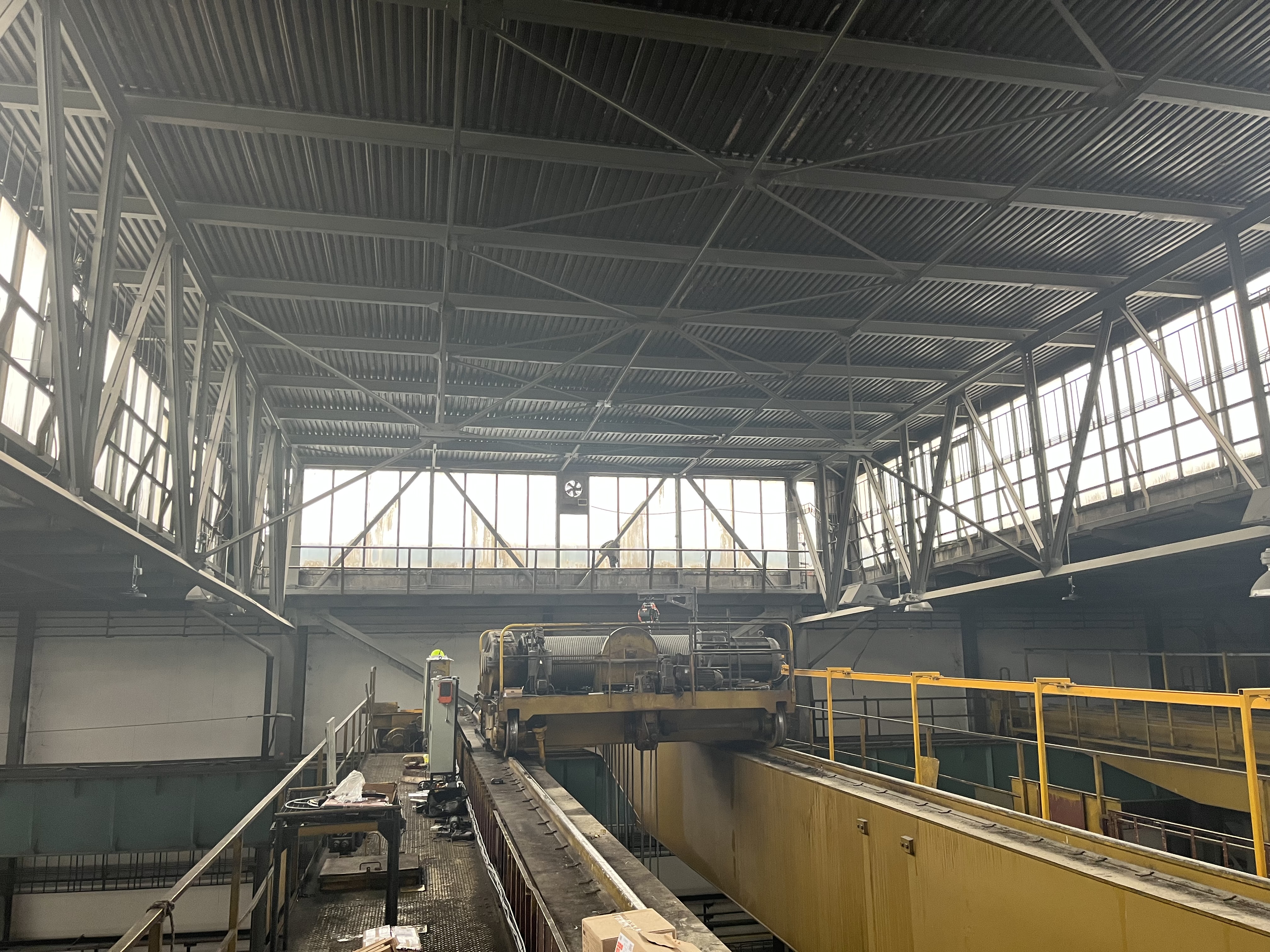

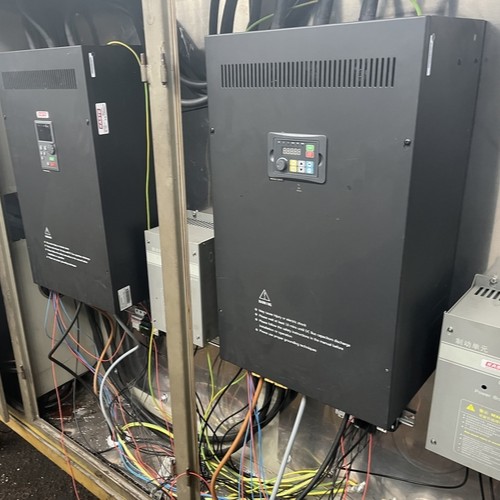

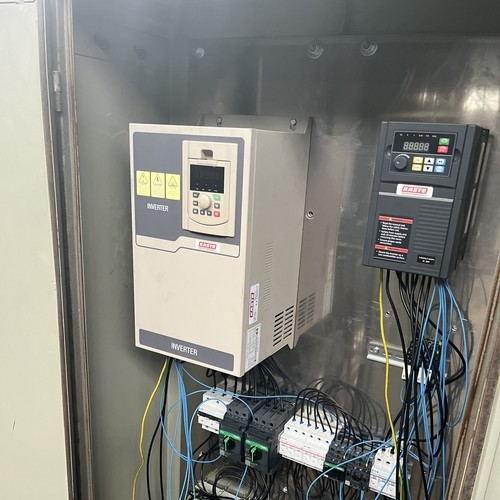

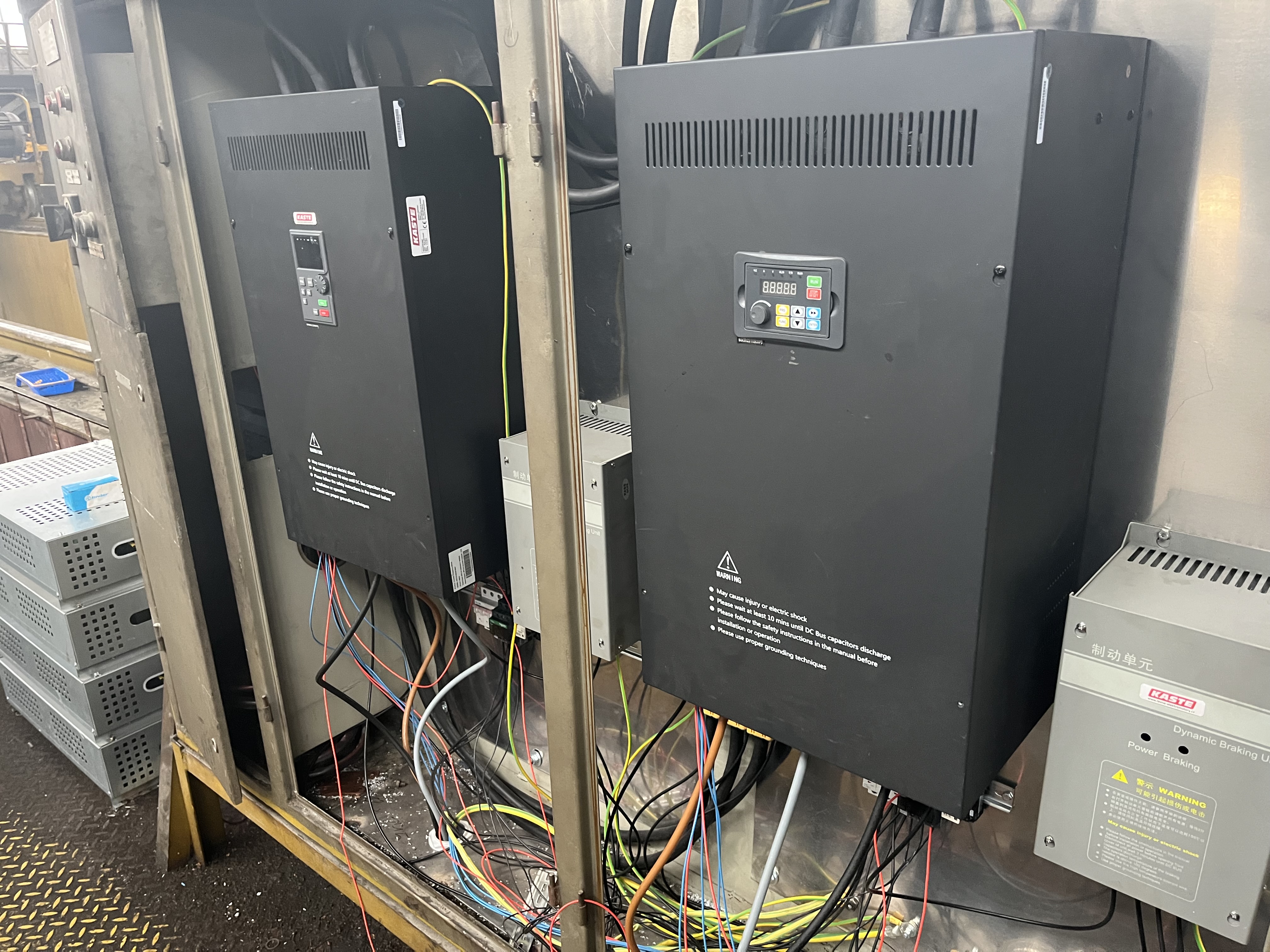

Nedávno jsme realizovali kompletní modernizaci pohonu pro starší mostový jeřáb v tuzemském průmyslovém provozu. Původní elektroinstalace a motory dosluhovaly, zákazník ale nechtěl investovat do celého nového jeřábu. Dodali jsme kompletní řešení pod naší vlastní značkou Kaste – nové elektromotory dimenzované pro jeřábový provoz včetně integrovaných elektromagnetických brzd, frekvenční měniče pro zdvihový mechanismus i oba pojezdy a veškeré příslušenství. Výsledkem byl spolehlivý provoz s plynulou regulací otáček tam, kde dříve fungovalo jen hrubé stupňovité spínání. Celá výměna proběhla během plánované odstávky bez nutnosti zásahů do nosné konstrukce jeřábu.

Právě takové projekty – ať už jde o retrofit staršího stroje nebo pohon pro jeřáb nový – jsou naší silnou stránkou. Pohony Kaste navrhujeme a dodáváme na míru konkrétní aplikaci.

Závěr

Pohon mostového nebo portálového jeřábu je složitý systém, kde záleží na každém detailu – od správně zvoleného motoru přes nastavení frekvenčního měniče až po synchronizaci jednotlivých os. Investice do kvalitní pohonné techniky se vrátí v podobě delší životnosti jeřábu, nižších provozních nákladů a především v bezpečném provozu.

Pokud řešíte pohon pro nový jeřáb nebo modernizaci stávajícího zařízení, rádi vám pomůžeme vybrat vhodný elektromotor a frekvenční měnič z naší nabídky.
